■ 窓に貼る防音材 ソリッドガラス 2.1 / 製品説明

• 窓に貼る防音材

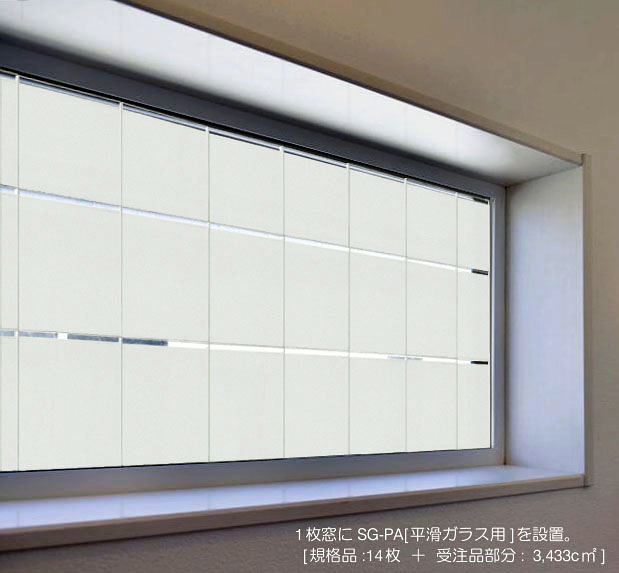

  ソリッドガラス プレーン [ SG-PA / SG-PB ]

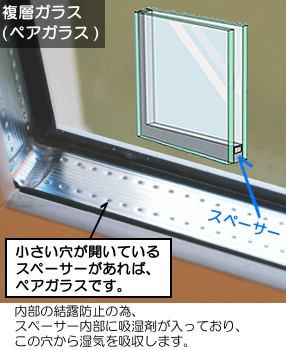

  ※複層ガラス(ペアガラス)には設置できません。

  «« 裏面・構成・寸法 近接 光透過性

• SG-PA [平滑ガラス用]
    価格： 750円 790円 (税込)

  SG-PB [凸凹ガラス用]
    価格： 760円 800円 (税込)

  防音性能： 29dB [ 500Hz時 ]

  仕様

  ・寸法 [ 規格品 ]
   横：202mm[±1mm]×縦：232mm[±1mm]

  ・厚さ SG-PA: 5.5mm / SG-PB: 6.0mm
  (両面テープ厚含)

  ・質量 560g (±5ｇ) [ 面密度：約 12.5kg/�u ]

  構成

  ・透明ガラス [ 5mm厚 ]

  ・制振材 [ 0.4mm厚 ]
  ( 吉野石膏サウンドカット + 球体ガラスビーズ )

  ・不織布 [ 0.1mm厚 ] ( 窓ガラス保護 )

  ・保護シール [ 1mm厚 ] ( 側面全周 )

  ・両面テープ [ 3M社製 VHB構造用接合テープ ]
  ( 薄緑色部分 )

    両面テープ厚さ：
    SG-PA: 0.5mm / SG-PB: 1.0mm

  ●付属品：
  防音ペースト、プラスチックヘラ、養生シート

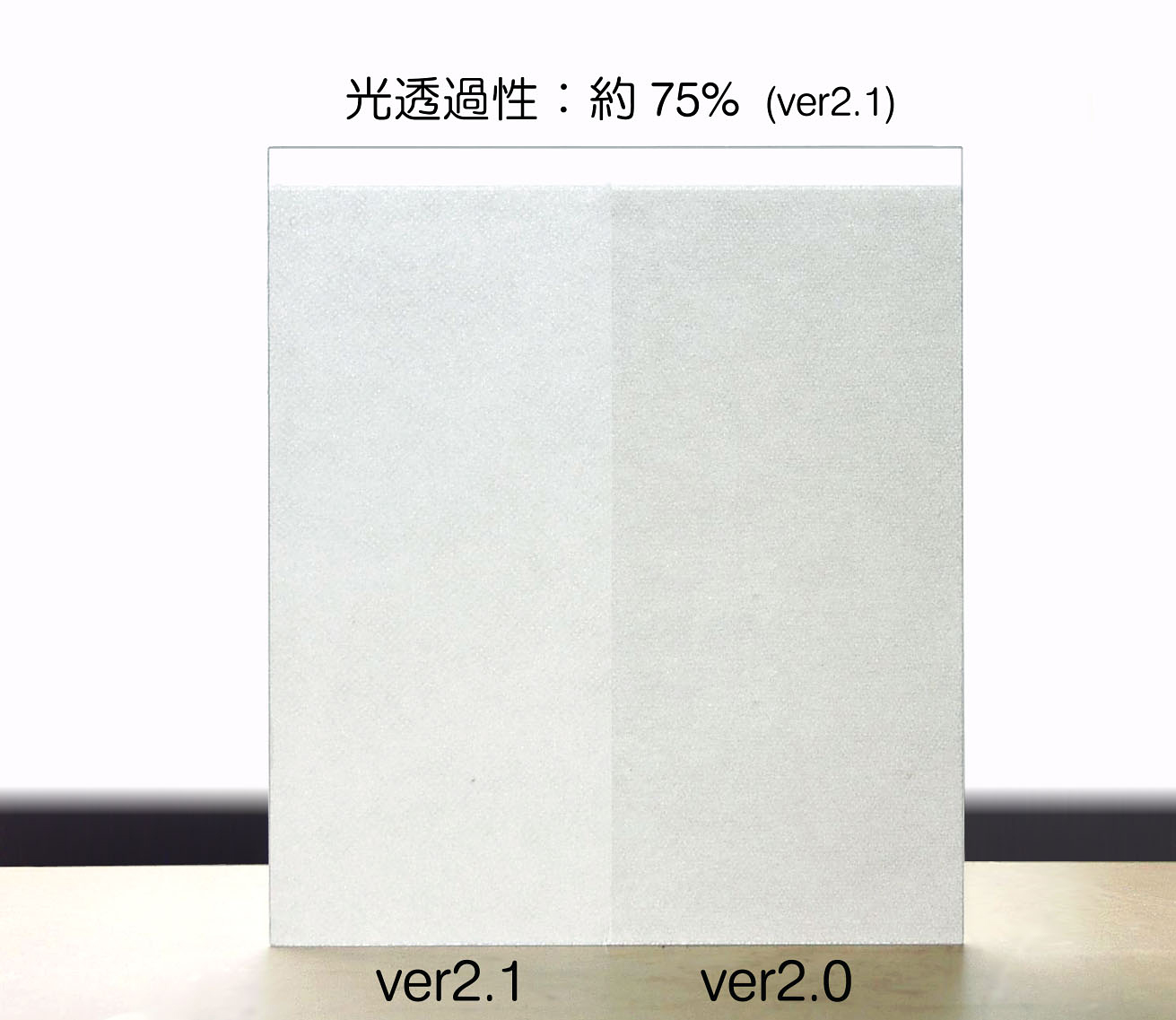

  ■ Ver 2.1 : 高透過性不織布に変更。

  ■ 製品説明書.pdf 

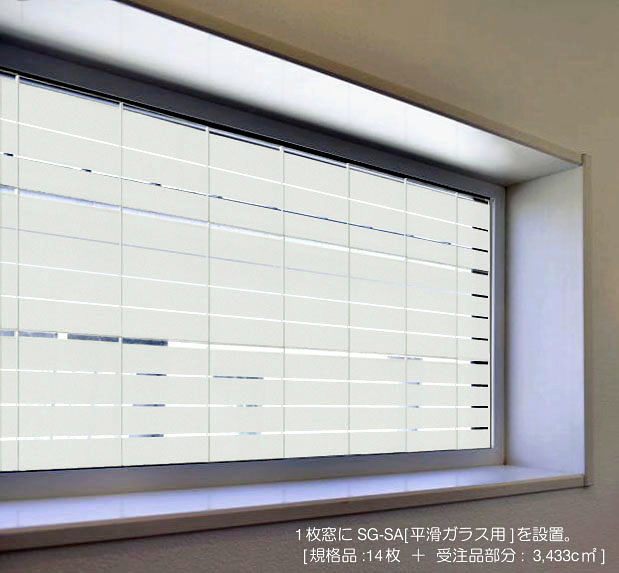

• ソリッドガラス スリット
  [ SG-SA / SG-SB ]




  ※防音性に影響を与えない範囲内(5%未満)で
  制振層をカットしています。

  ※複層ガラス(ペアガラス)には設置できません。

  «« 裏面・構成・寸法 近接 光透過性

• SG-SA [平滑ガラス用]
    価格： 807円 850円 (税込)

  SG-SB [凸凹ガラス用]
    価格： 817円 860円 (税込)

  防音性能： 29dB [ 500Hz時 ]

  仕様

  ・寸法 [ 規格品 ]
   横：202mm[±1mm]×縦：232mm[±1mm]

  ・厚さ SG-SA: 5.5mm / SG-SB: 6.0mm
  (両面テープ厚含)

  ・質量 560g (±5ｇ) [ 面密度：約 12.5kg/�u ]

  構成

  ・透明ガラス [ 5mm厚 ]

  ・制振材 [ 0.4mm厚 ]
  ( 吉野石膏サウンドカット + 球体ガラスビーズ )

  ・不織布 [ 0.1mm厚 ] ( 窓ガラス保護 )

  ・保護シール [ 1mm厚 ] ( 側面全周 )

  ・両面テープ [ 3M社製 VHB構造用接合テープ ]
  ( 薄緑色部分 )

    両面テープ厚さ：
     SG-SA: 0.5mm / SG-SB: 1.0mm

  ●付属品：
  防音ペースト、プラスチックヘラ、養生シート

  ■ Ver 2.1 : 高透過性不織布に変更。

  ■ 製品説明書.pdf 

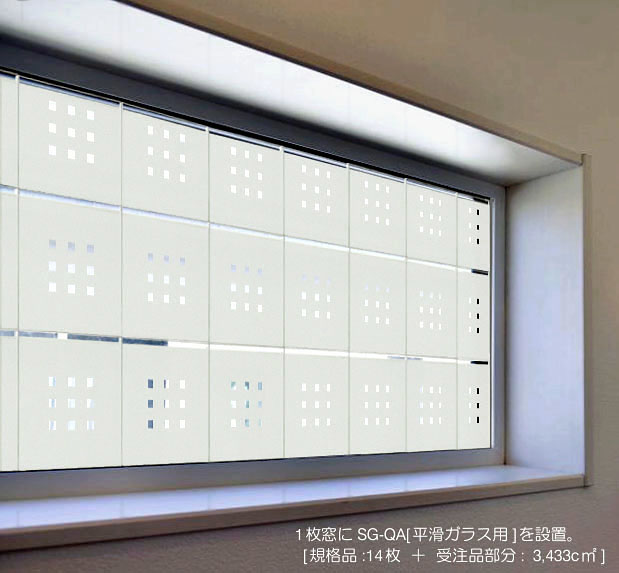

• ソリッドガラス スクエアドット
  [ SG-QA / SG-QB ]




  ※防音性に影響を与えない範囲内(5%未満)で
  制振層をカットしています。

  ※複層ガラス(ペアガラス)には設置できません。

  «« 裏面・構成・寸法 近接 光透過性

• SG-QA [平滑ガラス用]
    価格： 880円 (税込)

  SG-QB [凸凹ガラス用]
    価格： 890円 (税込)

  防音性能： 29dB [ 500Hz時 ]

  仕様

  ・寸法 [ 規格品 ]
   横：202mm[±1mm]×縦：232mm[±1mm]

  ・厚さ SG-QA: 5.5mm / SG-QB: 6.0mm
  (両面テープ厚含)

  ・質量 560g (±5ｇ) [ 面密度：約 12.5kg/�u ]

  構成

  ・透明ガラス [ 5mm厚 ]

  ・制振材 [ 0.4mm厚 ]
  ( 吉野石膏サウンドカット + 球体ガラスビーズ )

  ・不織布 [ 0.1mm厚 ] ( 窓ガラス保護 )

  ・保護シール [ 1mm厚 ] ( 側面全周 )

  ・両面テープ [ 3M社製 VHB構造用接合テープ ]
  ( 薄緑色部分 )

    両面テープ厚さ：
    SG-QA: 0.5mm / SG-QB: 1.0mm

  ●付属品：
  防音ペースト、プラスチックヘラ、養生シート

  ■ Ver 2.1 : 高透過性不織布に変更。

  ■ 製品説明書.pdf 

- ソリッドガラスの特徴 -

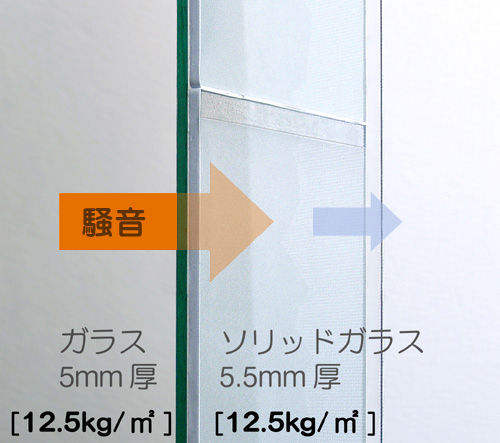

• 貼り合せによる振動抑制と
  質量則で騒音を低減します。



  窓ガラスの厚さ (重さ)は、2倍になり、
  制振層が挟まる事で防音合わせガラスになります。

  ※防音合わせガラスとは、2枚のガラス板の中間に
  振動抑制効果の高いフィルムを挟んで一体化させたものです。

  [ 防音合わせガラス ]

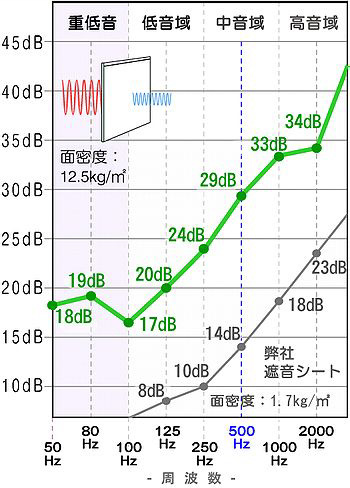

• ◆ 防音性能グラフ [ソリッドガラス単体] ◆
  - 音響透過損失 [dB] -



窓を傷付けずに設置できます。
窓の開閉性は保たれます。

( ソリッドガラスは、一般的な窓のサッシ枠の
段差内に収まる厚さになっています。)

•

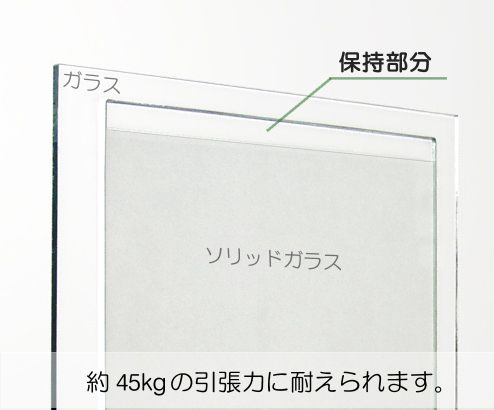

  高性能両面テープを採用。
  [ 3M VHB構造用テープ ]

  保持部分 高性能両面テープ

  ※ VHB構造用接合テープは、ビスやボルト等の機械接合に代わる
  新しい接合ツールです。  製品説明 / 3M社サイト

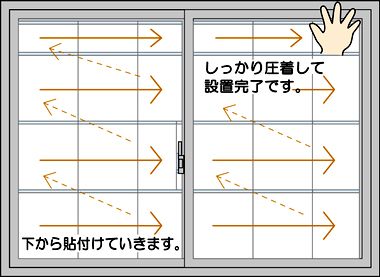

• ■ 設置方法 ■

  両面テープのはくり紙をはがし、
  窓ガラスに貼り付けて設置完了です。



  窓のサイズに合わせて提供します。

  規格寸法品と受注製造品の組み合わせとなります。

ソリッドガラスの設置と除去

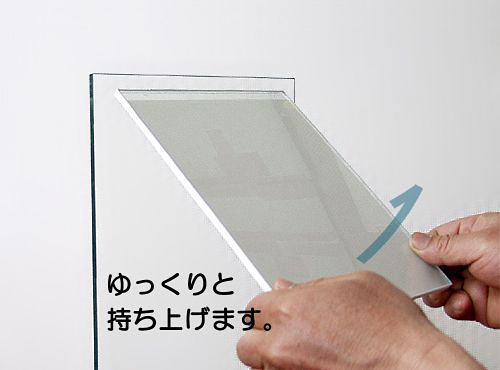

• 窓を傷付けずに安全に除去できます。



  「てこの原理」で剥がす事ができます。

  除去方法 詳細

•

  ソリッドガラスは、
  再利用・再資源化対象商品です。

  再利用方法

  ソリッドガラスの再資源化

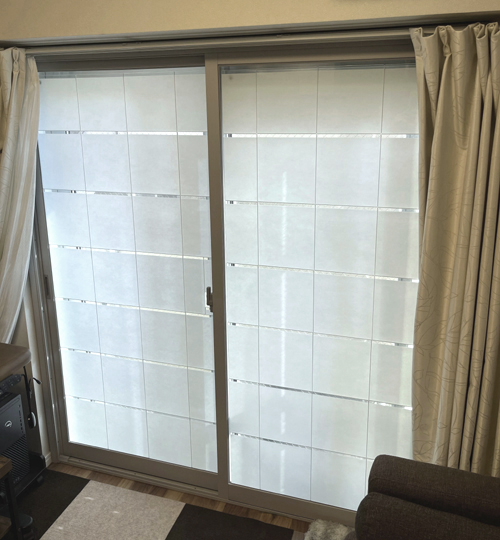

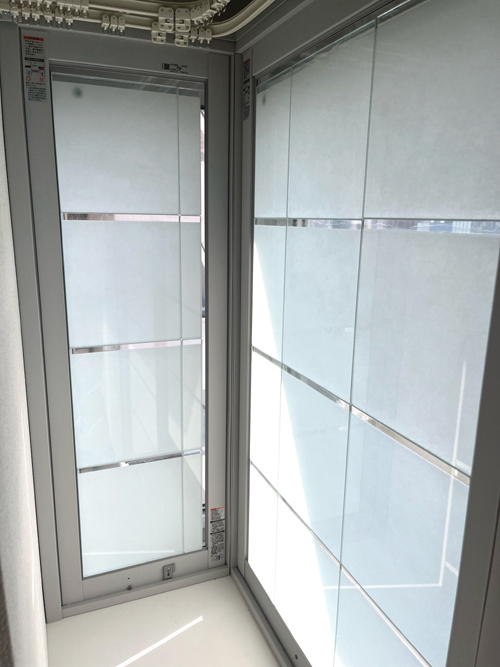

- 設置事例 -

•

  低減対象： 鉄道騒音・道路騒音

•

  樹脂窓(インプラス)に貼付け
