■ 窓に貼る防音材 ソリッドガラス 2.1 / 製品説明

ホーム > 窓の防音 ソリッドガラス2.1 の説明

 窓用防音材
ソリッドガラス [ ver 2.1 ] new

高い防音性と採光性を両立。

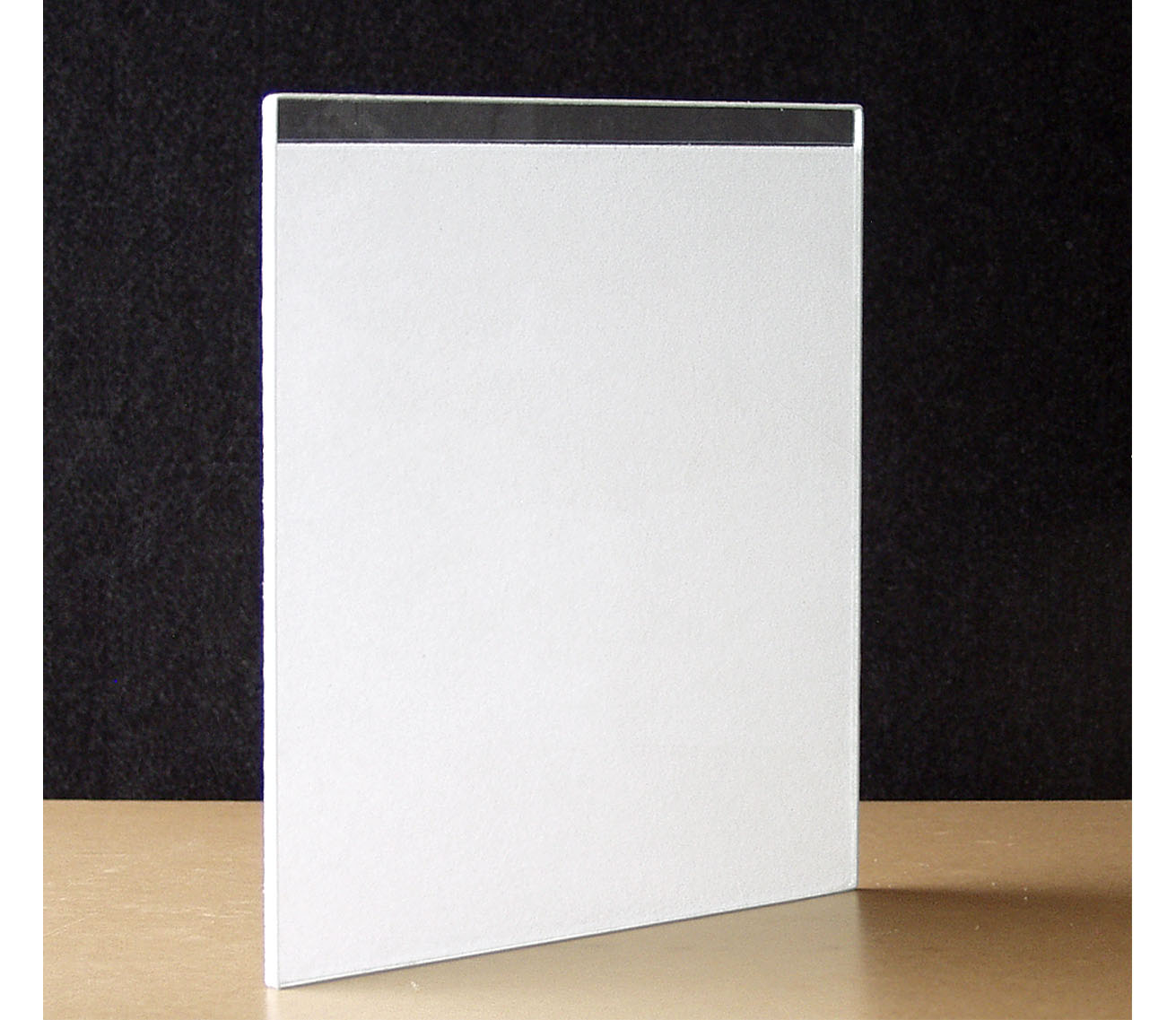

  • ソリッドガラス (プレーン)
    [ SG-PA / SG-PB ]

    窓の防音材:ソリッドガラスの防音性能は、29dB [面密度:12kg/u]。重低音から高音まで窓の防音性を向上させます。5ミリ厚の窓ガラスに貼った場合、10ミリ厚の防音合わせガラスと同等以上の防音性能になります。

    ※複層ガラス(ペアガラス)には設置できません。

    «« 裏面・構成・寸法
    近接 光透過性

    ※サウンドカットは、振動抑制に優れた軟質制振材です。

  • 重低音から高音まで
    窓からの騒音を低減させます。

    SG-PA [平滑ガラス用] :790円[税込]
    SG-PB [凸凹ガラス用] :800円[税込]

    防音性能: 29dB [ 500Hz時 ]

    仕様

    ・寸法 [ 規格品 ]
     横:202mm[±1mm]×縦:232mm[±1mm]

    ・厚さ SG-A: 5.5mm / SG-B: 6.0mm (テープ厚含む)

    ・質量 560g (±5g) [ 面密度:約 12.5kg/u ]

    構成

    ・透明ガラス [ 5mm厚 ]

    ・制振材 [ 0.4mm厚 ]
    ( 吉野石膏サウンドカット + 球体ガラスビーズ )

    ・不織布 [ 0.1mm厚 ] ( 窓ガラス保護 )

    ・保護シール [ 1mm厚 ] ( 側面全周 )

    ・両面テープ [ 3M社製 VHB構造用接合テープ ]
    ( 薄緑色部分 )

     厚さ: SG-A: 0.5mm / SG-B: 1.0mm

    ●付属品:
    防音ペースト、プラスチックヘラ、養生シート

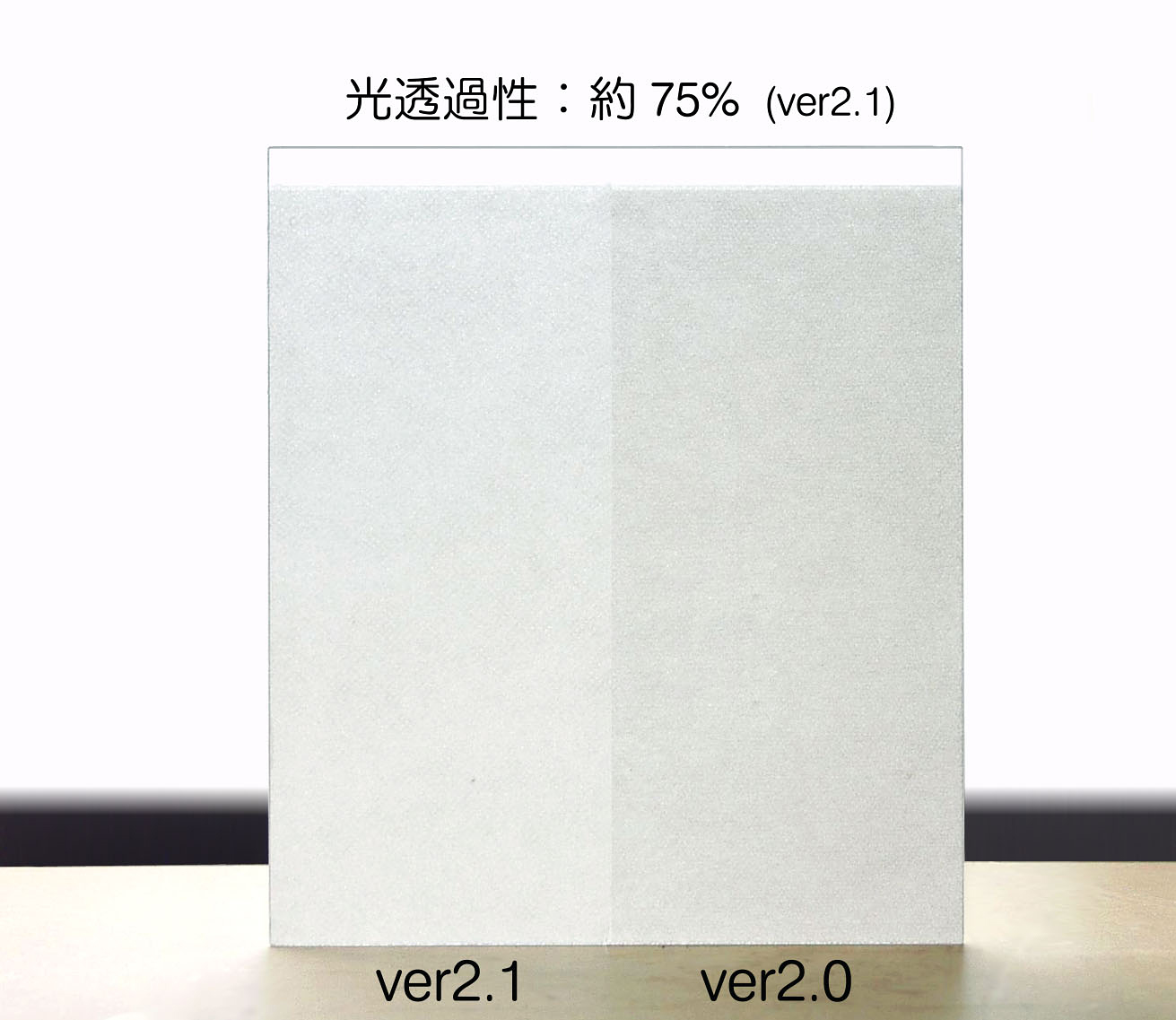

    ■ Ver 2.1 : 不織布を光透過性の高いものに変更。

    ■ 製品説明書.pdf 窓の防音材 | ソリッドガラスの説明書

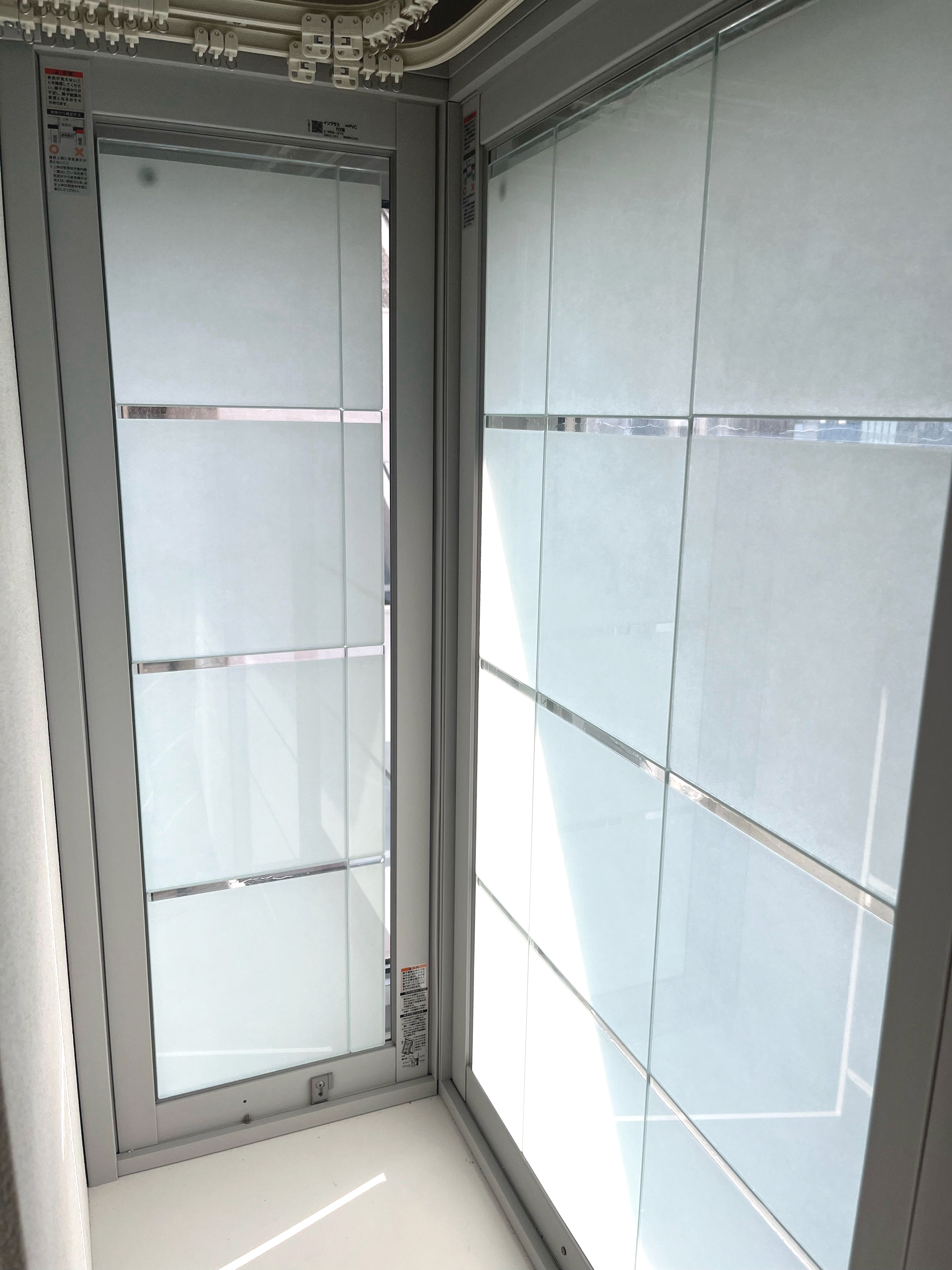

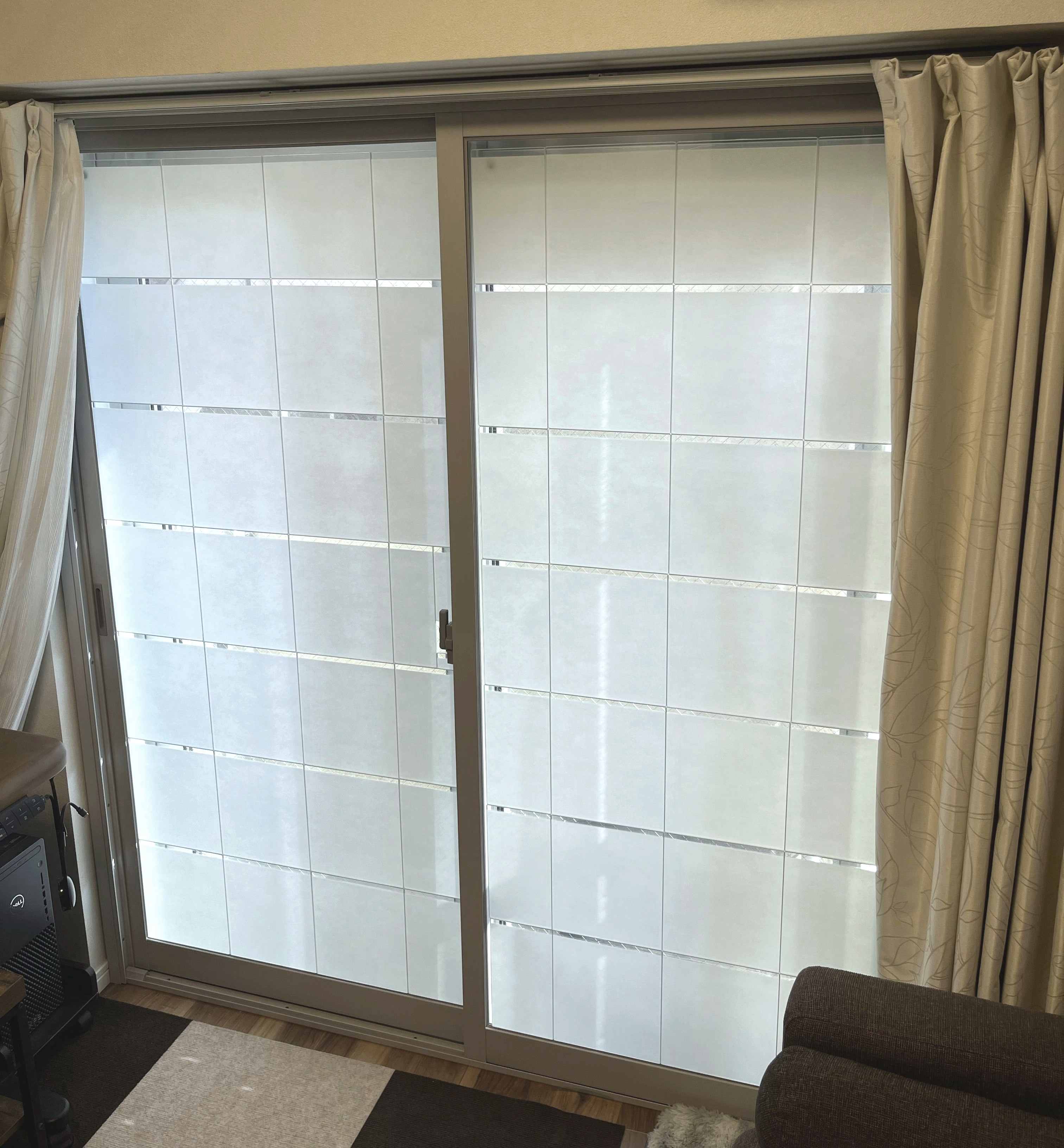

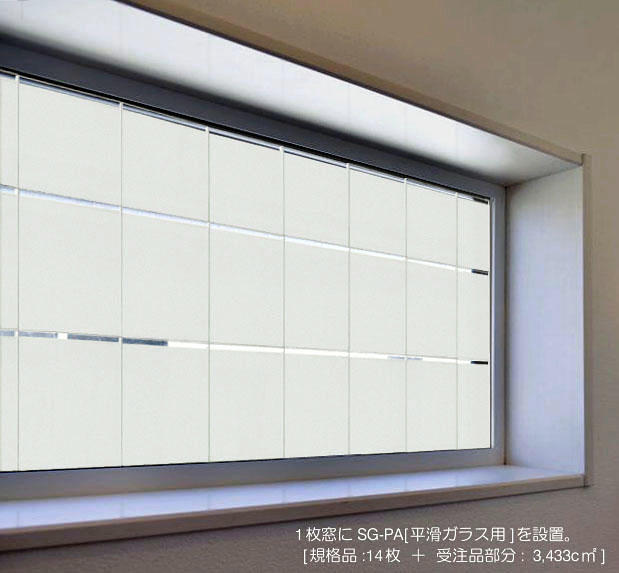

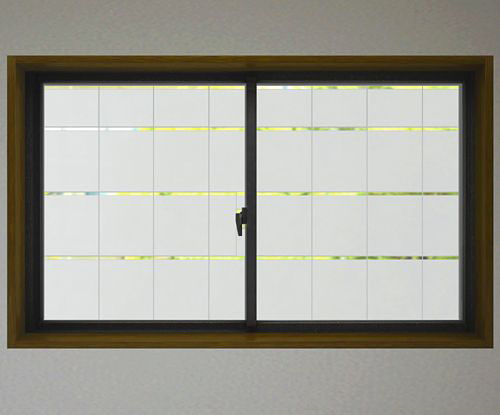

  • - 設置例 -

    窓の防音材:ソリッドガラス

     設置状態  設置前 

    ● 複層ガラス(ペアガラス)には設置できません。
    ソリッドガラスを貼る事で日射によるペアガラスの温度変化が助長され、
    「熱割れ」という現象が起こりやすくなります。
    ※温度変化の少ない北側のペアガラスには設置できます。

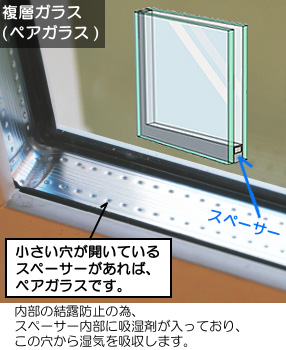

    ペアガラスの見分け方

    中空層内の内部結露防止のため、スペーサー内部に吸湿材が入っており、小さな穴から湿気を吸収します。

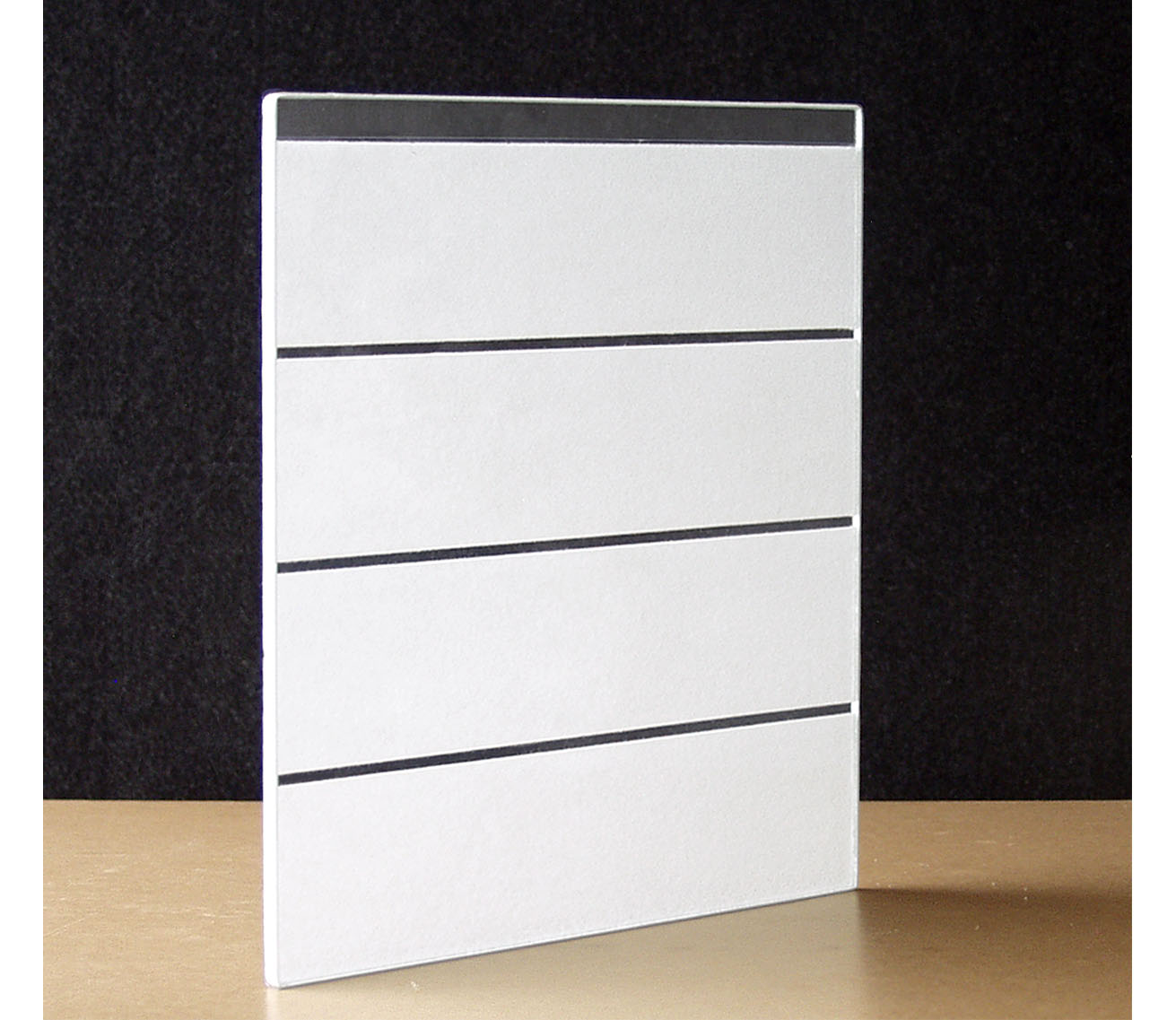

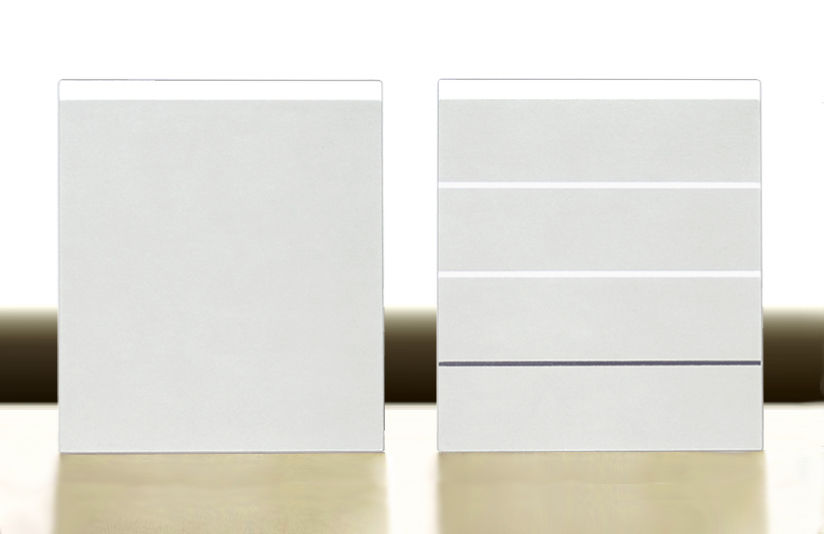

  • ソリッドガラス (スリット)
    [ SG-SA / SG-SB ]

    窓の防音材:ソリッドガラスの防音性能は、29dB [面密度:12kg/u]。重低音から高音まで窓の防音性を向上させます。5ミリ厚の窓ガラスに貼った場合、10ミリ厚の防音合わせガラスと同等以上の防音性能になります。

    ※防音性に影響を与えない範囲内(5%未満)で
    制振層をカットしています。

    ※複層ガラス(ペアガラス)には設置できません。

    «« 裏面・構成・寸法
    近接 光透過性

    ※サウンドカットは、振動抑制に優れた軟質制振材です。

  • スリットを入れ、ブラインド風にしました。

    SG-SA [平滑ガラス用] :850円[税込]
    SG-SB [凸凹ガラス用] :860円[税込]

    防音性能: 29dB [ 500Hz時 ]

    仕様

    ・寸法 [ 規格品 ]
     横:202mm[±1mm]×縦:232mm[±1mm]

    ・厚さ SG-A: 5.5mm / SG-B: 6.0mm (テープ厚含む)

    ・質量 560g (±5g) [ 面密度:約 12.5kg/u ]

    構成

    ・透明ガラス [ 5mm厚 ]

    ・制振材 [ 0.4mm厚 ]
    ( 吉野石膏サウンドカット + 球体ガラスビーズ )

    ・不織布 [ 0.1mm厚 ] ( 窓ガラス保護 )

    ・保護シール [ 1mm厚 ] ( 側面全周 )

    ・両面テープ [ 3M社製 VHB構造用接合テープ ]
    ( 薄緑色部分 )

     厚さ: SG-A: 0.5mm / SG-B: 1.0mm

    ●付属品:
    防音ペースト、プラスチックヘラ、養生シート

    ■ Ver 2.1 : 不織布を光透過性の高いものに変更。

    ■ 製品説明書.pdf 窓の防音材 | ソリッドガラスの説明書

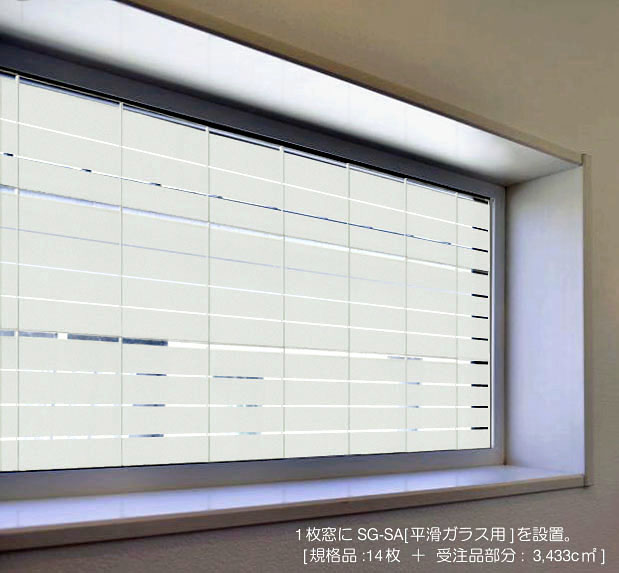

  • - 設置例 -

    窓の防音材:ソリッドガラス

     設置状態  設置前 

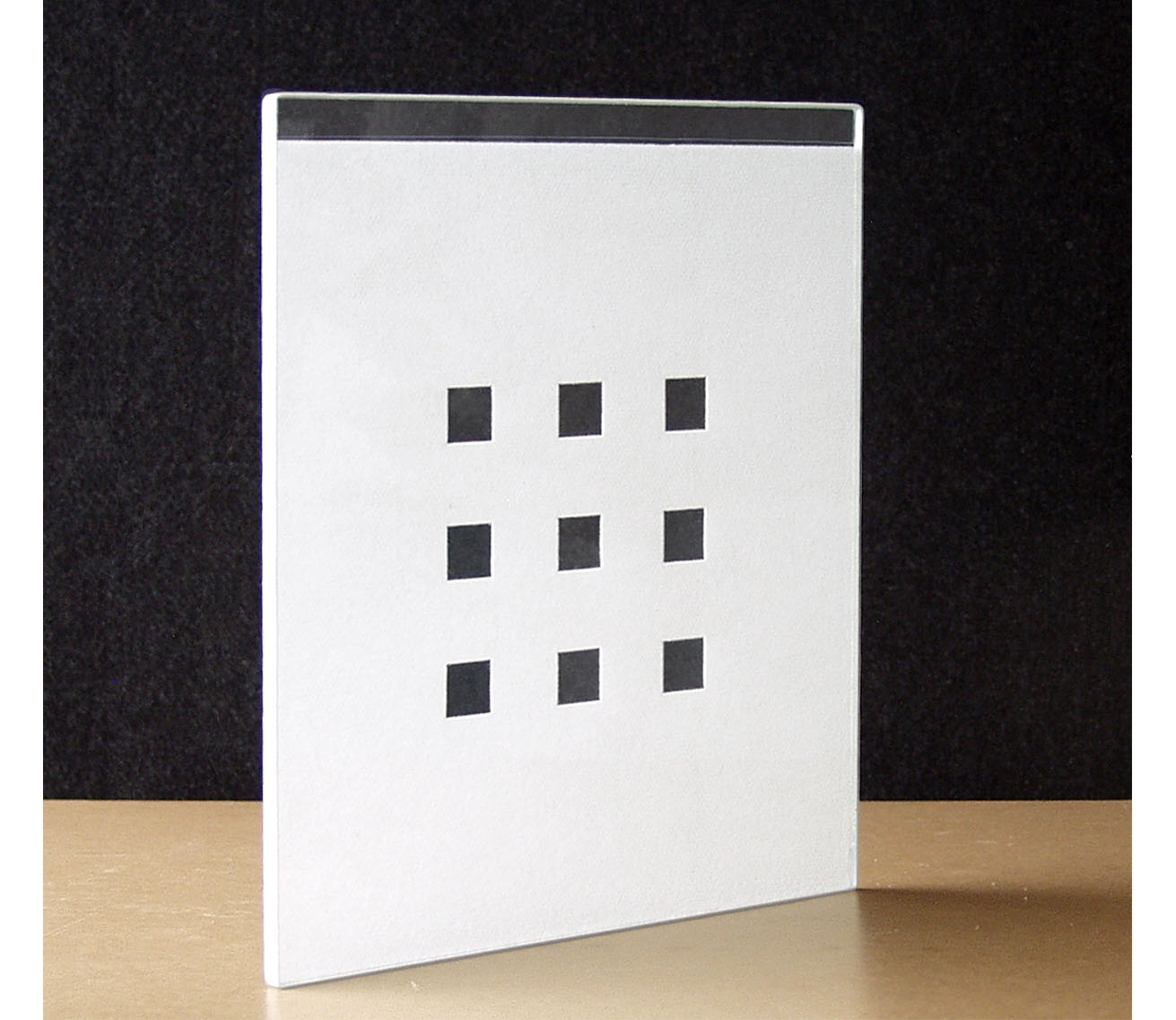

  • ソリッドガラス (スクエアドット)
    [ SG-QA / SG-QB ]

    窓の防音材:ソリッドガラスの防音性能は、29dB [面密度:12kg/u]。重低音から高音まで窓の防音性を向上させます。5ミリ厚の窓ガラスに貼った場合、10ミリ厚の防音合わせガラスと同等以上の防音性能になります。

    ※防音性に影響を与えない範囲内(5%未満)で
    制振層をカットしています。

    ※複層ガラス(ペアガラス)には設置できません。

    «« 裏面・構成・寸法
    近接 光透過性

    ※サウンドカットは、振動抑制に優れた軟質制振材です。

  • スクエアドット柄

    SG-QA [平滑ガラス用] :880円[税込]
    SG-QB [凸凹ガラス用] :890円[税込]

    防音性能: 29dB [ 500Hz時 ]

    仕様

    ・寸法 [ 規格品 ]
     横:202mm[±1mm]×縦:232mm[±1mm]

    ・厚さ SG-A: 5.5mm / SG-B: 6.0mm (テープ厚含む)

    ・質量 560g (±5g) [ 面密度:約 12.5kg/u ]

    構成

    ・透明ガラス [ 5mm厚 ]

    ・制振材 [ 0.4mm厚 ]
    ( 吉野石膏サウンドカット + 球体ガラスビーズ )

    ・不織布 [ 0.1mm厚 ] ( 窓ガラス保護 )

    ・保護シール [ 1mm厚 ] ( 側面全周 )

    ・両面テープ [ 3M社製 VHB構造用接合テープ ]
    ( 薄緑色部分 )

     厚さ: SG-A: 0.5mm / SG-B: 1.0mm

    ●付属品:
    防音ペースト、プラスチックヘラ、養生シート

    ■ Ver 2.1 : 不織布を光透過性の高いものに変更。

    ■ 製品説明書.pdf 窓の防音材 | ソリッドガラスの説明書

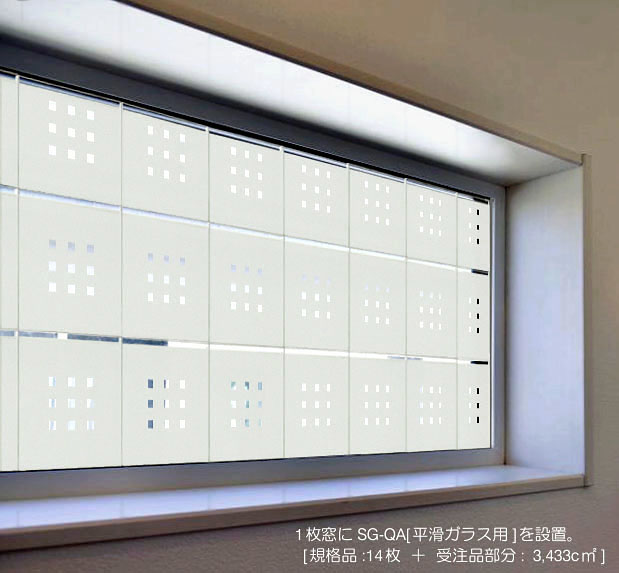

  • - 設置例 -

    窓の防音材:ソリッドガラス スクエアドット

     設置状態  設置前 

■ ソリッドガラスの特徴 ■

  • ■ 防音性能:29dB [ 500Hz時 ]

    改造マフラーの重低音から小型犬の高音の鳴き声まで幅広い音域の騒音を低減させます。

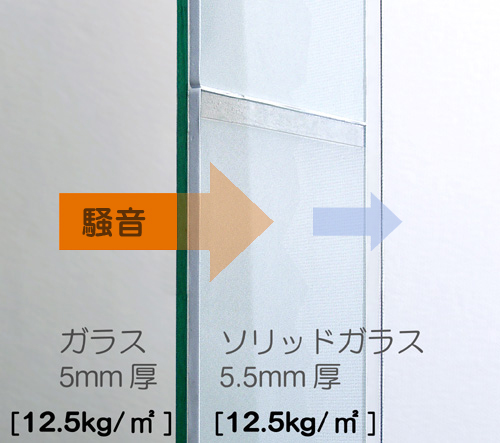

    窓の防音性を窓ガラスの質量を倍増させる事で向上させます。

    窓ガラスの厚さ (重さ)は、2倍になり、
    制振層が挟まる事で防音合わせガラスになります。

    ※防音合わせガラスとは、
    2枚のガラス板の中間に振動抑制効果の高い
    フィルムを挟んで一体化させたものです。

    [ 防音合わせガラス ]防音合わせガラスについての説明 /新しいタブで開きます。

  • ◆ 防音性能グラフ [ソリッドガラス単体] ◆
    - 音響透過損失 [dB] -

    窓の防音材 ソリッドガラスの防音性能グラフ

  • - 防音性能表 [ 音響透過損失(dB) ]-

    [ 面密度 12.5kg/u ]

    周波数
    [Hz]
     125Hz
    [低音]
     250Hz
    [低音]
     500Hz
    [中音]
    1000Hz
    [高音]
    2000Hz
    [高音]
    音響透過損失
    [dB]
    20dB24dB29dB33dB34dB
    音声データ
    [wav]
    125Hzの音データ/基準音と低減音 [自動車の低音マフラーなど] 250Hzの音データ/基準音と低減音 [低音のいびきや大型犬の鳴き声など] 500Hzの音データ/基準音と低減音 [会話音[男性の声]など] 1000Hzの音データ/基準音と低減音 [会話音[女性の声]など] 2000Hzの音データ/基準音と低減音[警報音など]
    音声データ
    [mp3]
    125Hzの音データ/基準音と低減音 [自動車の低音マフラーなど] 250Hzの音データ/基準音と低減音 [いびきや大型犬の鳴き声など] 500Hzの音データ/基準音と低減音 [会話音[男性の声]など] 1000Hzの音データ/基準音と低減音 [会話音[女性の声]など] 2000Hzの音データ/基準音と低減音[警報音など]
    アイコンをクリックすると
    基準音2秒 → 低減された音2秒
    を聞くことができます。

    初めはボリュームを絞って聞いて下さい。 
    ※特に500Hz以降は、ボリュームを絞って下さい。

    この音データは、何もない空間をソリッドガラスで
    隔てた場合のデータです。

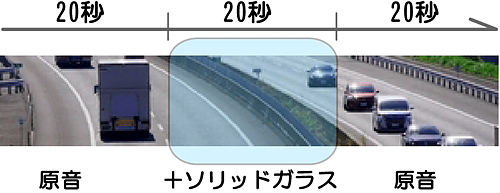

     窓に貼った場合の防音効果 窓に設置した場合の防音効果 /新しいタブで開きます。

■ 窓を傷付けずに設置できます。
( 窓の開閉性は保たれます。 )

 ※ ソリッドガラスは、一般的な窓のサッシ枠とガラス面との段差内に収まる厚さになっています。

  • 保護シートの画像/ 窓ガラスの採光性を損なわずガラス面を保護します。

    高性能両面テープを採用。
    [ 3M VHB構造用テープ ]

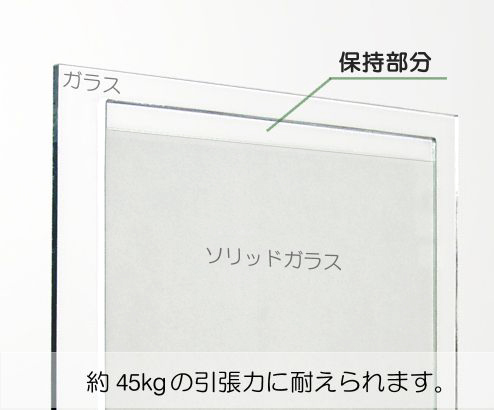

    保持部分 高性能両面テープ

    ※ VHB構造用接合テープは、ビスやボルト等の機械接合に代わる新しい接合ツールです。  製品説明 / 3M社サイトVHB構造用接合テープ

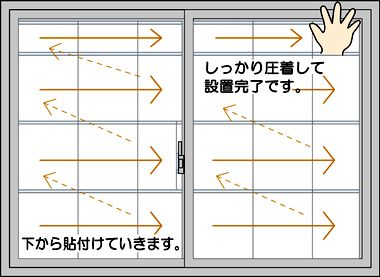

  • 両面テープのはくり紙をはがし、
    窓ガラスに貼り付けて設置完了です。

    ソリッドガラス設置概要 / 剥離紙をはがしてガラス面に圧着します。

    窓のサイズに合わせてご提供します。

    規格寸法品と受注製造品の組み合わせとなります。

ソリッドガラスの設置と除去窓への詳しい設置方法 /新しいタブで開きます。

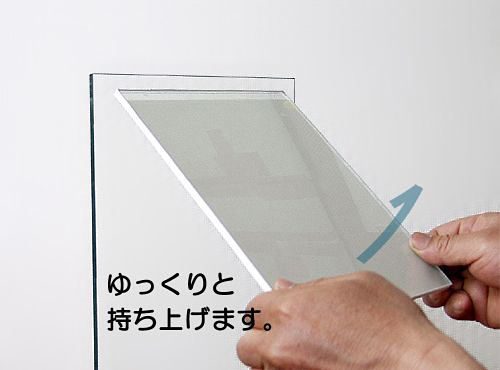

■ 安全に除去できます。

■ 窓からの採光を保ちます。
[ 光透過率:約75%〜 ]
